Las herramientas para la construccion de un casco no son muy complejas y son las que se puedan encontrar en el hogar o en cualquier comercio comun.

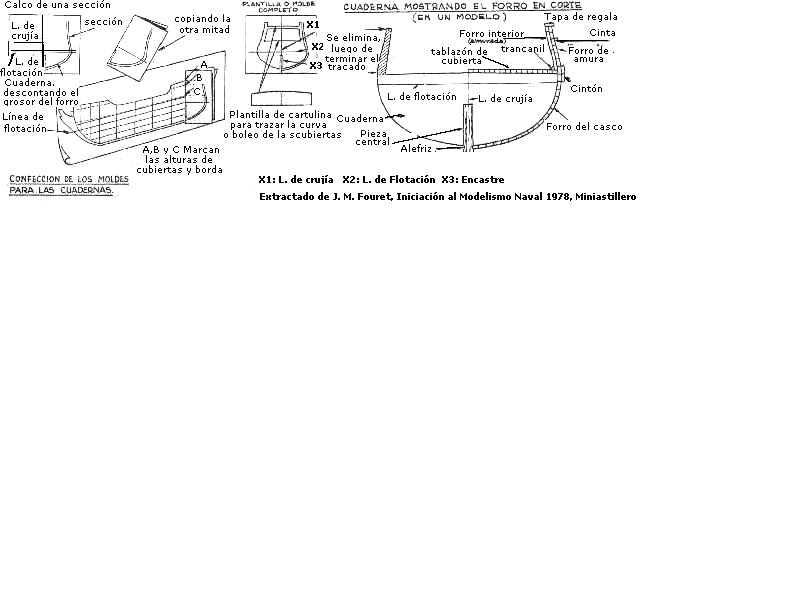

El esqueleto debe hacerse con terciada, cuyo espesor correspondera al de la quilla. En el caso de que los planos del modelo a construir no incluya las plantillas de cuadernas, estas deberan hacerse. Para ello, calque el perfil del casco, en el que se marcaran las lineas de alefriz y de flotacion y las distintas posiciones de las cuadernas. El siguiente paso es calcar la mitad de cada cuaderna por separado; tenga en cuenta que: el casco es simetrico y que al calcar la cuaderna, debe tener en cuenta el espesor de las tablas o tracas que forraran el esqueleto.
Marque tambien en las cuadernas la linea de flotacion, asi como las distintas cubiertas. Por ultimo. Doble la hoja y transporte el dibujo a la parte en blanco, para hacer unas plantillas de cartulina. Siguiendo el borde de esta, dibuje el perfil de la cuaderna en la terciada.

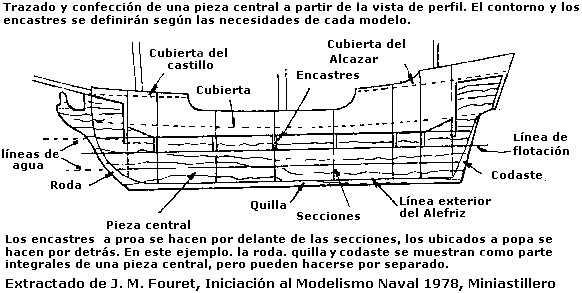

El encastre de la cuaderna en la pieza central requiere de un poco de cuidado. E n las cuadernas, el encastre debe tener el espesor de la pieza central y, en esta, debe tener el espesor de las cuadernas. Con respecto a la longitud recuerde que en la pieza y en las cuadernas solo debe cortar la mitad de la longitud total de las respectivas piezas ( vease figuras). Con sierra de calar o segueta, se cortan las cuadernas siguiendo las lineas dibujadas. Tenga en cuenta al cortar la pieza central que el sentido de la veta principal de la terciada corra en sentido longitudinal.

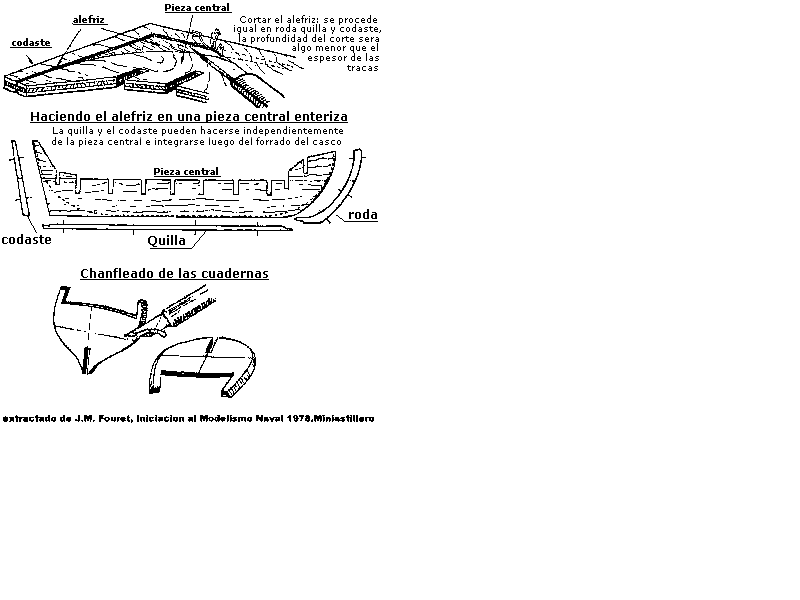

Para la quilla, roda y codaste tiene la opcion de integrarlos a la pieza central (con lo que la apertura del alefriz se vuelve obligatoria) o pueden instalarse al final del forrado del casco.
Antes de instalar cada cuaderna, conviene consultar el plano para apreciar debidamente las curvas del casco y chanflear y rebajar los cantos de las cuadernas a proa y popa a fin de lograr mayor superficie de apoyo a las tablas del forro.

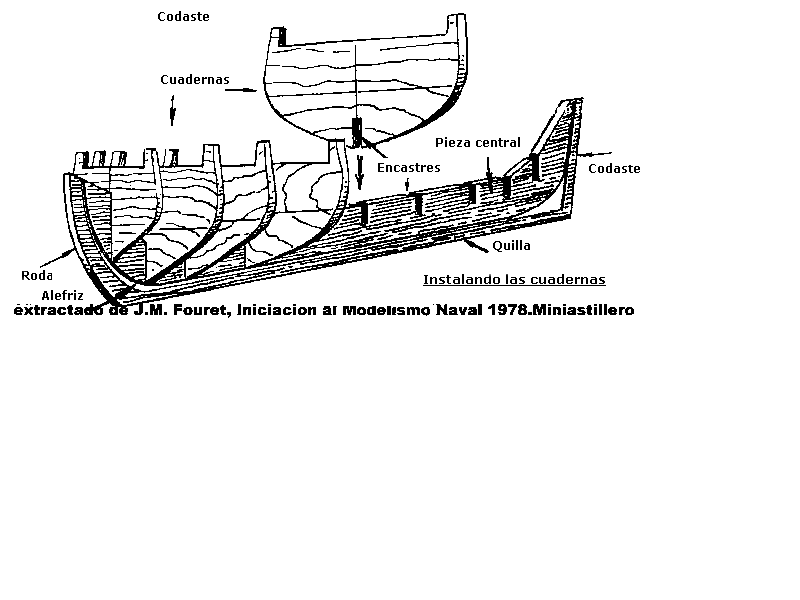

Instalar y encolar cada una de las cuadernas comprbando su perfecta alineacion y reforzando, si fuese necesario las que queden algo flojas.
Una reflexion final: muchas personas opinan que un metodo de cuadernas es complicado y ofrecen en metodo del casco macizo como metodo de principiantes. Por el contrario, consideramos que, para hacer un casco macizo, se precisan conocimientos de tallado que no siempre tienen los principiantes, mientras que con cuadernas, si uno tuvo un minimo de cuidado, al terminar el esqueleto y poner la primera traca, se ve que el casco casi ha tomado forma por si solo.
(Extractado por R. Zambrino de J.M. Fouret, Iniciacion al Modelismo Naval, Miniastillero, 1978)
